◆クァンタム

耐熱ノンアスベスト(耐熱温度:430℃)

クァンタムはバインダーにHNBRのみを使用した世界初のノンアスベストジョイントシートです。そのため、特別に開発した独自の生産工程による効果も相まって、クァンタムは現在入手可能などのジョイントシートより高温にて使用可能であり、はるかに幅広い耐薬品性にて使用することができるようになりました。

特許を取得した斬新な多層構造のコンセプトにより、高温での製品寿命を従来の数倍延ばすことに成功しました。

クァンタムは高温での連続使用において従来考えられなかったレベルの柔軟性を示し、同時に幅広い耐薬品性と幅広い用途であらゆるジョイントシートを凌駕しています。

■高温における柔軟性

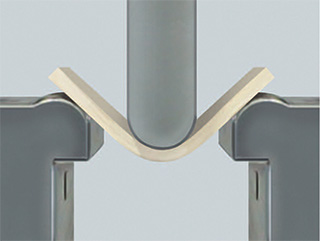

柔軟性テスト

3点屈曲試験はジョイントシートの柔軟性を評価する際によく用いられるテスト方法です。
資料に一定の条件を与えた後にこの試験を実施することにより、材質の脆弱化や使用しているエラストマーの老化状態を推し量ることができます。

※画像は、200℃で45hの試験


■条件範囲について

温度圧力グラフ(通常330℃程度 耐熱使用温度 430℃程度)

  • 範囲1では耐薬品性次第ですが通常適しています。
  • 範囲2では適している場合もありますあ技術的精査を推奨します。
  • 範囲3では技術精査なしに装着しないでください。

■仕様

厚み2mmの代表的な数値 単位
圧縮率 ASTM FJ36J 10
復元率 ASTM FJ36J 60
応力緩和  DIN 52913 50MPa,16h/300℃ MPa 28
DIN 52913 50MPa,16h/175℃ MPa 32
応力緩和 BS 7531 1.5mm 40MPa,16h/300℃ MPa 27
クリンガー 冷・熱圧縮 50MPa   Thickness decrease at 23℃ 10
Thickness decrease at 300℃ 14
Thickness decrease at 400℃ 20
タイトネス DIN 28090-2 mg/sxm <0.02
VDI 2440における漏れ量 300℃/30 MPa mbar xl/sxm 4.4 10E-8
常温圧縮率 DIN 28090-2 6-9
常温復元率 DIN 28090-2 3-5
高温圧縮率 DIN 28090-2 <18
高温復元率 DIN 28090-2 2
ASTM F 146による
浸漬試験(厚み増加率
Oil IRM 903:5h/150℃ 3
Fuel B:5h/23℃ 5
密度 DIN 280909-2 g/cm3 1.7
DIN 28091-2による分類 FA-GAZ
ASTM F104 LINE CALL-OUT F712122B3E22M5
BS 7531による分類 Grade AX
